粉碎机技术说明

概况 （ General situation ）

WFJ微粉碎机组，是本厂引进吸收消化日本西川公司先进产品的优点，根

WFJ micro crushing machine, is the factory has introduced XiChuan company absorbing Japan

据我国国情设计研制的，该机具有技术性能稳定，噪音低，耗电省，效率高，外

advanced products advantages, according to our country's design, the machine has technical

观美，使用灵活，占地面积小，适用范围广等特点。本机对于粉碎干燥非纤维性

performance stability, low noise, high efficiency and power saving, beautiful appearance, use

物料及矿物质，具有理想效果。与国内机型相比，制品温度低，粒度均匀，特别

agile, cover an area of an area small, applicability etc Characteristics. This machine for crushing

适用于食糖，塑料粉末，中药材等热敏感性材料的粉碎。本机有主机，辅机，集

dry non-fibrous material and minerals, have the ideal effect. Compared with domestic models,

管道，电控装置为一组。辅机内有旋风除尘器与滤袋除尘器合二为一，也可按用

products of low temperature, particle size uniform, especially suitable for sugar, plastic powder,

户的要求分开制造使用。主机内装有离心分级装置，除可完成粉碎外，对喷式气流粉碎机还具有分

such as the Chinese perceptual materials thermistor crushed. The machine has a host, auxiliary

级功能，风选式离心剪切，无筛无网，粉状颗粒可任意调节，物料粉碎后，采用

engine, electric control device for integrating pipeline, a group. Auxiliary dust cyclone and filter

负压输送至排料阀出口，达到制品的要求，该机组是制药、食品、化工工业粉碎

in bag deduster close 2 for one, the user can also be request separate manufacturing use.

物料的好机械。

Host in a centrifugal grading device, except can finish crushing outside, still have classification function, centrifugal shear winnowing, no screen without nets, powder particles can be arbitrary regulation, material smashs, using negative pressure transported to the discharging valve exports, achieve the requirement, this unit products, pharmaceutical, food, chemical industry crushing material good mechanical.

二、主机主要结构及工作原理

（Host main structure and working principle）

1. 成套设备及工艺流程见图二所示。

1. Complete sets of equipment and process see figure 2 shows.

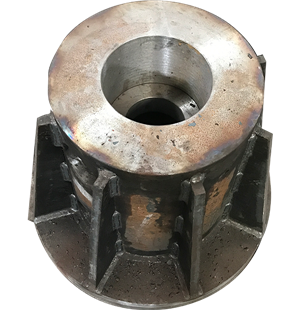

2. 粉碎主机的主要结构与工作原理：由机架无级调速电机，主电机进料斗，粉

2. The main crushing host structure and working principle: is composed of stepless speed

碎室组成，粉碎室内装有分级装置，衬卷，粉碎刀等主要工作部件，分级轴在

regulating motor, main motor into hopper, crushing chamber with composed, crushing

粉碎主轴的空套内，轴承密封为迷宫式，其结构如图三所示。

indoorlining volumes, grading device such main working parts crushing blade, grading shaft in the empty set inside crushing spindle, bearing seal, its structure for the labyrinth as shown in figure 3 below.

3.工作原理：物料由进料斗堆放，螺杆器把物料推进粉碎室内，由负压的作用，

3. Working principle: by into hopper piled up, materials for promoting the supplies screw by

进入粉碎室内的物料受到粉碎刀的高速冲击和剪切，同时也受到气流产生的高

negative pressure, shattering the role of interior, into the crushing indoor material under

频振动，经粉碎的粉体受到向上气流的作用，进入分级轮，由于分级轮的旋转，

high-speed impact crushing blade and the shear, but also by the high frequency vibration

产生粉体同时受空气动力和离心力的作用。

and air produced by crushing powders airflow effect, by upward into the grading wheel, because the grading round by rotation, produce powder and aerodynamic and centrifugal force role.

三、主要技术参数

进料颗粒：<6mm

Feedstock granularity: <6mm

制品温度：<65℃

Products temperature

制品粒度：120~320目

Products granularity: 120~320 grains

生产能力：25kg~240kg/h

production capacity: 25kg~240kg/h

主机功率：0.75kw

Main motor power: 0.75kw

分级功率：0.75kw    分级转速830~2140转/分（可调）

Grading power: 0.75kw   Grading speed 830~2140 R.P.M.（adjustable）

送料功率：0.37kw

Feeding power: 0.37kw

风机功率：4kw

Fan power: 4kw

送料螺杆转速：20~100转/分

Feeding screw speed: 20~100 R.P.M.

排料功率：0.75kw

Layout power: 0.75kw

袋振功率：0.37kw

 Bag of vibration Power: 0.37kw

主机转速：4000转/分

Main engine speed: 4000 R.P.M.

四、安装操作与使用（Installation operation and use）

1.开箱后首先仔细检查设备内是否有再运输途中受损，然后把主机及辅机电控装

1. When unpacking the case first carefully check whether there is again in equipment then take

置到位，再接通主辅机的管道，每个管道口法兰装配时必须使用密封件涂染液

damage in transit electricals main and auxiliary machinery in place, again through the pipe,

密封胶，保证管道的密封性，同时各单机及管道法兰均用接地导线接起来，并

each b&t machine assembly must be used in the flange apertures sealant liquid seal besmear

接地，以避免静电火花引起的粉尘爆炸。

pipeline sealing, meanwhile guarantee every single and pipe flanges using grounding wires are connected, and grounding, to avoid the dust explosion caused spark.

2.每台单机试用运转之前，须检查机内是否有金属物品，如有即排出。螺栓是否

2.Before each Taiwan mono-device trial operation, must check whether there is inside

牢固，皮带的松紧度，防护罩的可靠性等等。

machine, such as metal items that eduction. Bolt is firmly, belt, the reliability of the guard tightness degree, etc

3.按下列顺序启动各台电动机，关闭风门启动，粉碎机——除尘器——分级装置

3. In the following order start each motors, closed after startup, crusher – precipitator - grading

——螺杆给料机——打开风门——闭风器。

device - screw feeder - open air inlet - closed wind device.

4.空车运行5分钟后，操作人员要仔细观察控制柜上的各种仪表，待空载电流稳

4.Empty car running in five minutes, the operator to observe carefully control cabinet, all kinds

定后，方可投料。投料后，不允许电流超过额定值为32.6安培，否则应减少

of instruments to be stable idle current after release. Feeding, don't allow for current exceed

进料量，确保正常运转排料电动可定时工作。

ratings, otherwise should reduce ampere 32.6 feed, ensure the normal operation in discharging electric can work regularly.

5.可按下列顺序停机：螺旋给料器——运行5分钟后可同停粉碎主机，除尘器、

5. But in the following order stop: spiral feeder can run for 5 minutes after - with stop crushing

分级器——闭风器。

host, precipitator, grading generator - closed wind device.

6.操纵分级器的无级变速手柄，可改变分级轮的转速，同时达到调整制品的精良。

6. Manipulation of grading device speed stepless handle, can change the rotor speed and

如要求制品粒度细，可提高转速，反之降低转速。

grading round to adjust the excellent products. If request products, fine granularity can improve speed and vice reduce speed.

五、维修与保养（Repair and maintenance）

1.生产过程中，须经常检查轴承的温升，当温升超过50℃时，应停机检查，查明

1. 1. The production process, must often check bearing temperature, when more than 50 ℃

原因并排除故障。

temperature when, should stop check, find out the reason and trouble-shooting.

2.新机运转时，传动皮带易伸长，应注意调节皮带的适当松紧度，确保皮带的使

2. The new machine operation, transmission belt, we should pay attention to adjusting easily

用寿命。

elongation of belts, ensure proper firmness belt using life.

3.易损件要经常检查，及时更换，确保生产质量及生产量。

3. Unworn regularly inspecting, change in time, to ensure the production quality and output.

4.刀片，衬圈要经常检查磨损情况，若磨损后，生产率下降，粒度变粗，发现磨

4. Blade, lining regularly inspecting wear, if after wearing, productivity, the particle size

损后立即更换。

  coarsens, found after wearing replaced immediay.

5.主机及分级滚动轴承均为脂润滑，采用2号白色特种脂。

5. Host and classification are grease-lubricated rolling bearings, the no. 2 white special fat.

6.轴承的换脂期为2000小时，润滑脂的填充量为轴承腔内空间的1/2或3/4，

6. Bearings for fat period for 2000 hours filling quantity of grease for bearing cavity space

切不可过多地填充润滑脂，否则会引起轴承温度过高。

1/2 or 3/4, must not excessive filling grease, otherwise it will cause bearing temperature was too high.

7.螺旋给料器换脂期为4000小时，加普通钙基润滑脂。

7. Spiral feeder for 40 hours for fat period, with common calcium base grease.

六、故障的排除（Fault eliminate）

1.电动机不转：Motor doesn’t work

原因：1.保险丝熔断，气流粉碎机小型线路不通

      2.接触器接触不良

Reason: 1. Fuse fusing, lines are disabled

2. Contactor contact undesirable

排除方法：1.更换保险丝，检查或换导线

          2.修磨触电或更新

Elimination method: 1. Replace the fuse, check or changing wires

2. Grinding electric shock or updated

2.噪音大：noise

  原因：1.轴承磨损

        2.粉碎主轴，刀盘分级叶轮不平衡

        3.链条太松，链轮不同面

Reason: 1. Bearing wear

2. Crushing spindle, the knife dish grading impeller imbalance

3. The chain is too loose, sprockets different face

  排除方法：1.更换轴承

            2.重新做动平衡试验

            3.张紧链条，调整链轮

Elimination method: 1. Replace bearings

2. Back to the dynamic balance test

3. Tensioner chain, adjust the sprocket

3.生产力下降，粒度不均匀：Productivity drops, particle size uneven

  原因：1.衬圈粉碎刀磨损

        2.管道堵塞叶轮被粉体粘附

        3.气压太小

        4.管道漏风

        5.分级叶轮转速不稳

        6.叶片磨损

Reason: 1. Lining crushing blade wear

2. Pipeline jams impeller was powder adhesion

3. Pressure is too small

4. Pipeline leak air

5. Grading impeller speed instability

6. Blade wear

  排除方法：1.更换配件

            2.大清除

            3.调节气压控制

            4.密封管道路线

            5.张紧皮带

            6.更换叶轮

Elimination method:  1. Changing accessories

2. Big cleanup

3. Adjust the air flow control

4. Sealing pipe line

5. Tensioner belt

6. Replace impeller

七、易损件（unworn）

1.刀片    blade

2.轴承    bearing

3.三角带   vee belt

4.衬圈一件  Lining one

5.滤袋一套  a set of Filter bag

6.分级叶轮一只  a grading impeller
